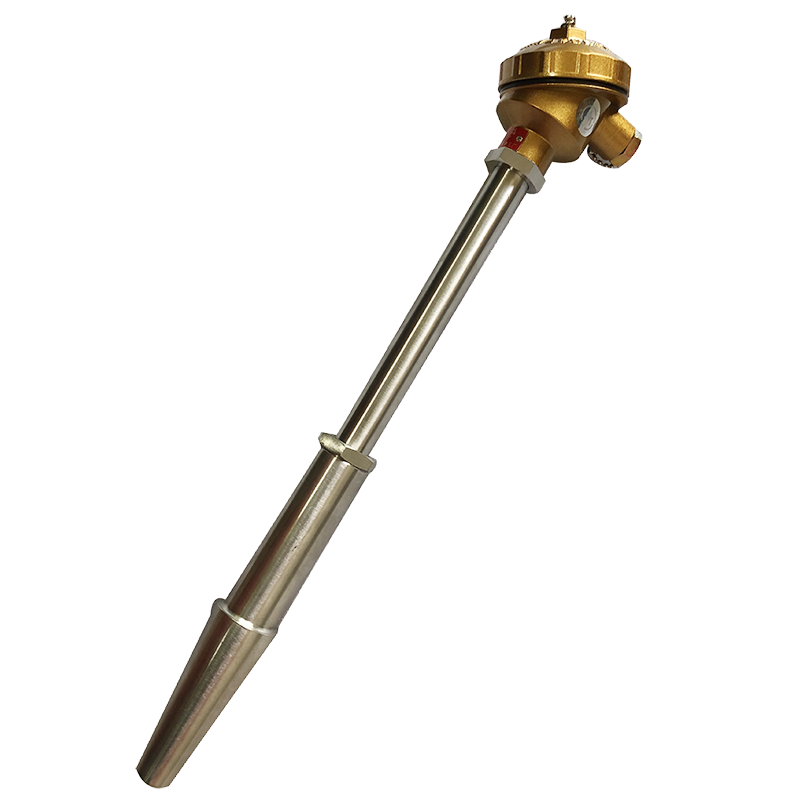

- 產品名稱：高溫高壓熱電偶
- 產品型號：WRNR-13
- 產品銘牌：SAIC
- 生產廠商：上海自動化儀表三廠
- 銷售單位：上海連儀儀表有限公司
- 所屬類別：生產廠家 > 上海自動化儀表三廠 > 產品目錄 > 產品展示 > WR系列熱電偶 > 裝配式熱電偶 >
-
隨著我國電力工業的不斷發展，急需各種適用于電站的熱電偶，以代替進口。本廠先后引進了專業制造技術和設備，并在原有產品基礎上，參考美國的EBASCO規格，對產品進行重新設計，增加了新的品種，使整個配套系列的品種、規格******符合國產或引進的30萬、60萬千瓦發電機組以及國內其它機組配套需要，并以優異的質量來滿足市場，應符合JB/T9238-1999及JB/T8622-1997標準。
高溫高壓熱電偶
產品介紹
隨著我國電力工業的不斷發展，急需各種適用于電站的熱電偶，以代替進口。本廠先后引進了專業制造技術和設備，并在原有產品基礎上，參考美國的EBASCO規格，對產品進行重新設計，增加了新的品種，使整個配套系列的品種、規格******符合國產或引進的30萬、60萬千瓦發電機組以及國內其它機組配套需要，并以優異的質量來滿足市場，應符合JB/T9238-1999及JB/T8622-1997標準。
量程規格:
類別 | 代號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差△t |
鎳鉻-鎳硅 | WRNT | K | 0～800 | Ⅰ | ±1.5℃或±0.004│t│ |
Ⅱ | ±2.5℃或±0.75│t│ | ||||
鎳鉻-銅鎳 | WRET | E | 0～600 | Ⅰ | ±1.5℃或±0.004│t│ |
Ⅱ | ±2.5℃或±0.75│t│ | ||||
銅-銅鎳 | WRCT | T | -40～350 | Ⅰ | ±0.5℃或±0.004│t│ |
Ⅱ | ±1℃或±0.75% t |
注:“t”為感溫元件實測溫度，
公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
熱電偶絕緣電阻:
常溫絕緣電阻的試驗電壓為直流500V。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對溫度45%，大氣壓力86～106kpa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ·m
即：Rr·L〉>100MΩ L>1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ；
L-熱電偶的長度，m
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
產品技術參數
名稱 | 型號 | 分度號 | 測溫范圍 | 公稱壓力 | 流速 | 保護管材料 |
單支熱電偶 | WRNR-13 | K | 0～565℃ | ≤29.4MPa | ≤100m/s | 0Cr18Ni12MO2Ti不銹鋼 |
WRER-13 | E | |||||
雙支熱電偶 | WRNR2-13 | K | ||||
WRER2-13 | E |
置入長度I（mm）:50、100、150
注：*│1(mm)=│+100或│+150
