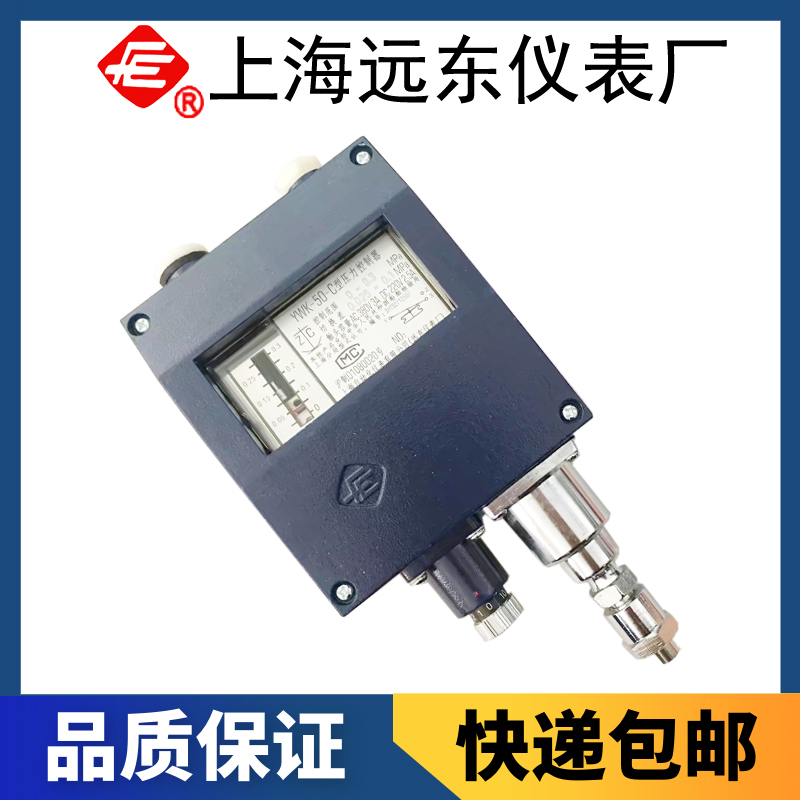

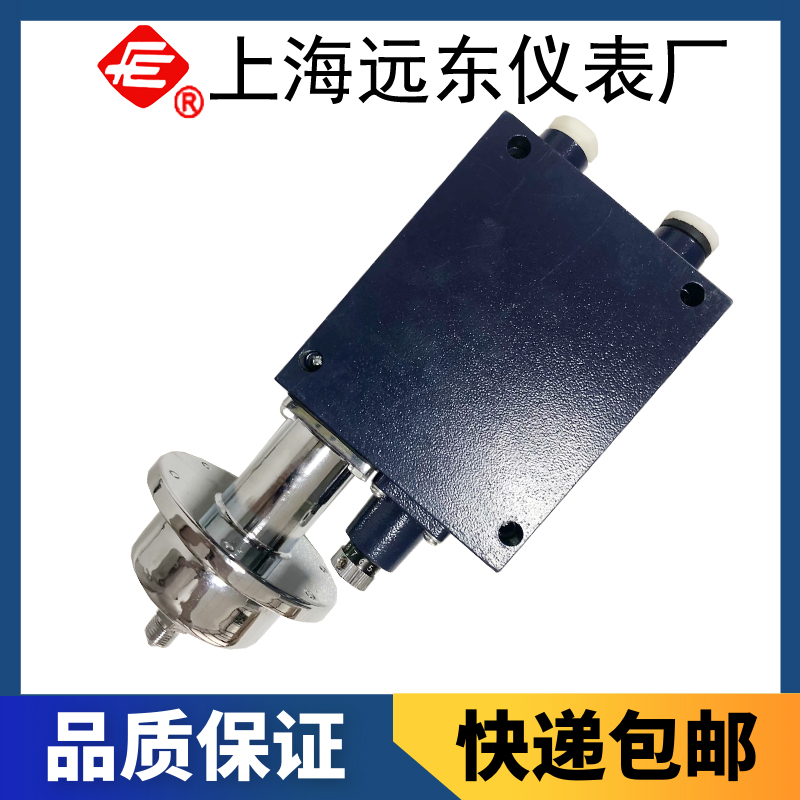

YWK-C系列壓力控制器概 述
YWK-50和YWK-50-C型壓力控制器是隨著壓力變化而工作狀態的單刀雙擲型電開關，與各種執行機構配合可以實現對過程進行二位式調節。
YWK-50型為酚醛壓塑粉殼體，是普通型。
YWK-50-C型為鑄鋁殼體,是防水型,能經受GB8355-87所規定的機械轉動條件。
YWK-C系列壓力控制器概 述
YWK-50和YWK-50-C型壓力控制器是隨著壓力變化而工作狀態的單刀雙擲型電開關，與各種執行機構配合可以實現對過程進行二位式調節。
YWK-50型為酚醛壓塑粉殼體，是普通型。
YWK-50-C型為鑄鋁殼體,是防水型,能經受GB8355-87所規定的機械轉動條件。
YWK-C系列壓力控制器工作原理
當介質壓力上升或下降時，波紋管伸長或縮短，通過杠桿和撥臂，撥動開關，使觸頭閉合和斷開，從而達到二位式調節的目的。
YWK-C系列壓力控制器主要技術指標
l介質溫度：-40~+60℃；
l觸頭容量：380V 3A AC； 220V 2.5A AC；
l壽 命：10萬次；
l安裝位置：垂直(傾斜±22.5°以內可以正常工作)；
l環境溫度：-25~55℃；
l防護等級：YWK-50-C型符合GB4208-84中IPX4；
YWK-50型符合GB4208-84中IP40；
四、常規典型產品規格一覽表： (單位：MPa)
控制范圍 | zui小切換差 | zui大切換差 | 重復誤差 | 設定值誤差 |
0~0.2 | 0.01 | 0.08 | 0.012 | 0.008 |
0~0.3 | 0.025 | 0.1 | 0.016 | 0.012 |
0~0.5 | 0.03 | 0.1 | 0.016 | 0.020 |
0~0.8 | 0.07 | 0.25 | 0.03 | 0.032 |
0~1.0 | 0.07 | 0.25 | 0.04 | 0.04 |
0~1.5 | 0.1 | 0.28 | 0.05 | 0.06 |
0~2.0 | 0.12 | 0.3 | 0.07 | 0.08 |
0~3.0 | 0.15 | 0.5 | 0.1 | 0.12 |
0~4.0 | 0.25 | 0.6 | 0.14 | 0.16 |
五、安裝、調整與使用：
打開表蓋，將控制器垂直安裝在船壁或儀表盤上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。
取下鎖緊螺母，旋動調節桿，使指針指在所需控制的壓力值上，擰緊鎖緊螺母。
旋動切換差旋鈕，以獲取需要的切換差。
導壓管：旋下接頭，將?6金屬導壓管一端錫焊于套筒上，旋緊接頭，使連接管密封，將被控介質經導壓管通入波紋管室。
復查安裝是否妥切，裝好表蓋，接通電源。工具控制器使用情況，應作定期校對。
制造廠對產品質量實行三包，自出廠日期起的18個月內，凡在遵守保管和使用規則下，應能保證正常使用。否則，負責修理或更換零件。
五、外形及安裝尺寸見封面： (單位:mm)
六、注意事項：
切換差旋鈕上數字僅表示切換差值的大小程度，而非實際值，實際值應由標準表讀取。指針指示值系降壓引起切換時的壓力值。欲控制壓力不超過某一給定壓力值時，指針應調在比給定值低一個切換差值的位置。調整后，不要再旋動切換差旋鈕。
欲控制壓力不超過某一給定壓力范圍時，應先調下限設定值(將指針調在該壓力值上)，然后調上限設定值(調整切換差旋鈕，使壓力上升至該壓力值時開關切換)。
規格表中給出的切換差可調范圍是指保證提供的zui小調整范圍，實際情況可能比規格表中的值略大。
七、選型及調整示例：
如需控制一臺壓縮機的輸出壓力，使之保持在0.5~0.6MPa的范圍內，則應選取0~0.8MPa規格的壓力控制器，用導線聯至壓縮機電機之電源控制回路，將被控氣體導入波紋管室。旋動調節桿，使指針指示下限0.5MPa，通電開機并升壓，反復調整切換差旋鈕，使之達到0.6MPa時控制器切換為止。
